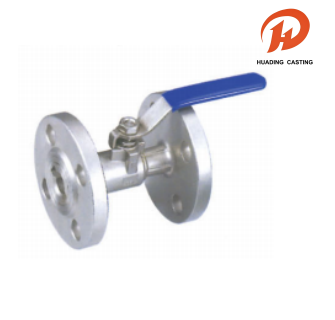

Jednoczęściowe zawory kulowe kołnierzowe

Nasze jednoczęściowe kołnierzowe zawory kulowe zostały zaprojektowane tak, aby zapewniać doskonałą wydajność i niezawodność w szerokim zakresie zastosowań przemysłowych. Zaprojektowane z myślą o wszechstronności, zawory te obsługują ciśnienia robocze 1,6, 2,5, 4,0 i 6,4 MPa i są dostępne w rozmiarach od 1/2” do 10”. Nadają się do stosowania z różnorodnymi mediami, w tym wodą, gazem, olejem i żrącymi kwasami, takimi jak kwas azotowy i octowy. Jednoczęściowe zawory kulowe z kołnierzem zapewniają doskonałą adaptację termiczną, skutecznie funkcjonując w temperaturach poniżej 180°C z uszczelkami PTFE lub do 300°C z uszczelkami PPL.

Wyślij zapytanie

Opis produktu

Nazwa:Jednoczęściowe zawory kulowe z kołnierzem

Materiał: poniższa tabela

MOQ: 100 szt

Opakowanie: Wewnętrzne opakowanie pogrubionej torebki bąbelkowej i zewnętrzne opakowanie kartonowe lub transport paletowy do transportu morskiego

Wysyłka: DHL, UPS, FedEx, LCL drogą morską itp.

Tolerancja: Precyzyjna obróbka CNC, tolerancja ± 0,01 mm

Inspekcja: pełna inspekcja niemieckiej maszyny współrzędnościowej, zero defektów

OEM i ODM: akceptowane OEM i ODM, szybkie tworzenie próbek

Czas: Ścisła kontrola jakości, dostawa na czas

Usługa: Szeroki wybór materiałów do części niestandardowych

Jednoczęściowe zawory kulowe kołnierzowe

Bezpieczeństwo i zgodność są najważniejsze przy projektowaniu tych jednoczęściowych zaworów kulowych z kołnierzem. Spełniają rygorystyczne normy międzynarodowe, obejmujące kołnierze ANSI B16.5 i wymiary zabudowy ANSI B16.10. Ponadto na życzenie dostępne są urządzenia ognioodporne (API 607) i antystatyczne, zapewniające bezpieczeństwo pracy w środowiskach niebezpiecznych. Każde urządzenie przechodzi rygorystyczne testy zgodnie ze standardami ANSI B16.34 i API 598. Niezależnie od tego, czy chodzi o zastosowania ogólne, czy o specjalistyczne procesy chemiczne, nasze jednoczęściowe zawory kulowe z kołnierzem stanowią solidne, zgodne z przepisami i wysokiej jakości rozwiązanie spełniające potrzeby w zakresie kontroli płynów.

Zawory kulowe kołnierzowe Charakterystyka techniczna i typowy rysunek

NPS	1,6 MPa, 2,5 MPa, 4,0 MPa, 6,4 MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Lista materiałów zaworu kulowego

NAZWA CZĘŚCI	TWORZYWO
CIAŁO	CF8M/WCB
SIEDZIBA	PTFE
CZAPKA	CF8M/WCB
USZCZELKA	PTFE/GRAFIT
PIŁKA	SS316
TRZON	SS316
USZCZELKA TRZPIENIA	PTFE
USZCZELKA	PTFE/GRAFIT
DŁAWIK PAKOWANIA	SS316
DŁAWIK PAKOWANIA	CF8M/WCB
ZATRZYMAJ PIN	SS304
ŚRUBA DŁAWICZOWA	SS304
PIERŚCIEŃ ZATRZASKOWY	65MN
UCHWYT	KT33-8
USTAW ŚRUBĘ	SS304
