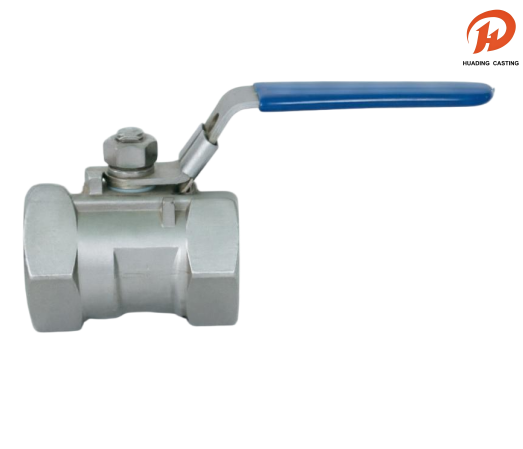

Jednoczęściowe zawory kulowe z gwintem wewnętrznym

Jednoczęściowe zawory kulowe z gwintem wewnętrznym są niezbędnymi elementami nowoczesnych przemysłowych systemów kontroli płynów, cenionymi za kompaktową konstrukcję i niezawodne działanie uszczelniające. Te jednoczęściowe zawory kulowe z gwintem wewnętrznym mają jednolitą konstrukcję korpusu, która znacznie ogranicza potencjalne ścieżki wycieków, dzięki czemu są szczególnie odpowiednie do stosowania w środowiskach o wysokim ciśnieniu i wysokim bezpieczeństwie. Złącze z gwintem wewnętrznym umożliwia szybki i bezpieczny montaż na standardowej rurze bez dodatkowych adapterów, oszczędzając czas i koszty podczas konserwacji. Wykonane z trwałych materiałów, takich jak stal nierdzewna lub mosiądz, jednoczęściowe zawory kulowe z gwintem wewnętrznym zapewniają doskonałą odporność na korozję i dłuższą żywotność. Trzpień odporny na wydmuch i konstrukcja o zmniejszonym otworze dodatkowo zwiększają bezpieczeństwo pracy i precyzję przepływu. Zawory te, szeroko stosowane w przemyśle chemicznym, uzdatnianiu wody oraz naftowo-gazowym, stale sprawdzają się w wymagających warunkach. Dostępne w ciśnieniach znamionowych takich jak PN16 i PN63, są zgodne z międzynarodowymi normami, w tym NPT, BSPT, DIN2999 i ISO228, zapewniając globalną kompatybilność i niezawodność.

Wyślij zapytanie

Opis produktu

Nazwa:Jednoczęściowe zawory kulowe z gwintem wewnętrznym

Materiał: poniższa tabela

MOQ: 100 szt

Opakowanie: Wewnętrzne opakowanie pogrubionej torebki bąbelkowej i zewnętrzne opakowanie kartonowe lub transport paletowy do transportu morskiego

Wysyłka: DHL, UPS, FedEx, LCL drogą morską itp.

Tolerancja: Precyzyjna obróbka CNC, tolerancja ± 0,01 mm

Inspekcja: pełna inspekcja niemieckiej maszyny współrzędnościowej, zero defektów

OEM i ODM: akceptowane OEM i ODM, szybkie tworzenie próbek

Czas: Ścisła kontrola jakości, dostawa na czas

Usługa: Szeroki wybór materiałów do części niestandardowych

Jednoczęściowe zawory kulowe z gwintem wewnętrznym

Jednoczęściowe zawory kulowe z gwintem wewnętrznym zapewniają kompaktową, szczelną wydajność w przemysłowych układach płynów. Zawory te, cieszące się zaufaniem w procesach chemicznych, uzdatnianiu wody oraz przemyśle naftowym i gazowym, niezawodnie radzą sobie w trudnych warunkach. Oferowane w wersjach PN16/PN63 z gwintami NPT/BSPT, są zgodne ze światowymi standardami w zakresie bezproblemowej integracji z międzynarodowymi sieciami rurociągów, zapewniając spójne, trwałe działanie w wymagających zastosowaniach.

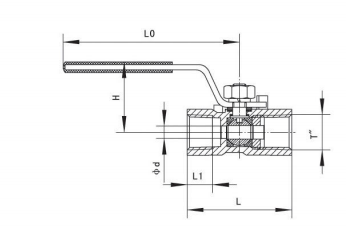

Charakterystyka techniczna zaworu kulowego i typowy rysunek

NOMINALNA ŚREDNICA (mm)	GWINT DO RUR	WYMIAR (mm)
		d	L	L1	H	L0
8	1/4	4.6	39	9.5	31	62
10	3/8	6.8	44	10.5	35.5	62.5
15	1/2	9.2	56.5	14	40	96
20	3/4	12.5	59	15	44	96
25	1	16	71	18	50	101
32	1 1/4	20	78	19	54	101
40	1 1/2	25	83	20	70	135
50	2	32	100	23	75	135

Lista materiałów zaworu kulowego

NAZWA CZĘŚCI	TWORZYWO
CIAŁO	WCB CF8 CF8M
CZAPKA	WCB CF8 CF8M
UCHWYT	SS304
PIŁKA	SS304 SS304 SS316
SIEDZIBA	PTFE
TRZON	SS304 SS304 SS316
PODKŁADKA DO PAKOWANIA	PTFE
USZCZELKA	PTFE
PODKŁADKA OPOROWA	PTFE
NAKRĘTKA	SS304
PODKŁADKA SPRĘŻYNOWA	SS304
SZAFKA	SS304
UCHWYT	SS304
OKŁADKA	PLASTIKOWY
