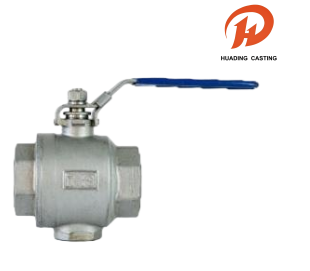

Dwuczęściowe zawory kulowe z gwintem wewnętrznym

Te dwuczęściowe zawory kulowe z gwintem wewnętrznym mają solidny korpus z odlewu metodą traconego materiału i trzpień odporny na wydmuchanie, co zapewnia bezpieczeństwo i trwałość. Zaprojektowane z myślą o wszechstronności, zawory są zgodne z wieloma normami gwintowymi (NPT, BSPT, DIN 2999, ISO 228) i obsługują bezpośredni montaż siłowników ISO 5211. Przy ciśnieniu roboczym 1000 PSI i zgodności z rygorystycznymi normami testowymi, takimi jak API 598, te dwuczęściowe zawory kulowe z połączeniem z gwintem wewnętrznym są przeznaczone do zastosowań o wysokiej wydajności.

Wyślij zapytanie

Opis produktu

Nazwa:Dwuczęściowe zawory kulowe z gwintem wewnętrznym

Materiał: poniższa tabela

MOQ: 100 szt

Opakowanie: Wewnętrzne opakowanie pogrubionej torebki bąbelkowej i zewnętrzne opakowanie kartonowe lub transport paletowy do transportu morskiego

Wysyłka: DHL, UPS, FedEx, LCL drogą morską itp.

Tolerancja: Precyzyjna obróbka CNC, tolerancja ± 0,01 mm

Inspekcja: pełna inspekcja niemieckiej maszyny współrzędnościowej, zero defektów

OEM i ODM: akceptowane OEM i ODM, szybkie tworzenie próbek

Czas: Ścisła kontrola jakości, dostawa na czas

Usługa: Szeroki wybór materiałów do części niestandardowych

Dwuczęściowe zawory kulowe z gwintem wewnętrznym

Te dwuczęściowe zawory kulowe z gwintem wewnętrznym są zgodne z normami dotyczącymi gwintów rurowych, w tym NPT, BSPT, DIN 2999 i ISO 228, i są wyposażone w konstrukcję do bezpośredniego montażu siłowników ISO 5211 wraz z urządzeniem blokującym. Dwuczęściowe zawory kulowe z gwintem wewnętrznym, przystosowane do ciśnienia roboczego 1000 PSI (PN63) W.O.G, są rygorystycznie testowane zgodnie z normami API 598, GB/T 13927 i ISO 5208, aby zagwarantować niezawodne działanie w wymagających zastosowaniach.

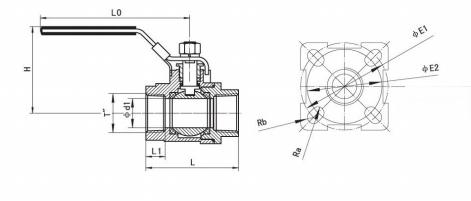

Zawory kulowe Charakterystyka techniczna i typowy rysunek

NOMINALNY	RURA	WYMIAR
ŚREDNICA. (mm)	NITKA	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Lista materiałów zaworu kulowego

NAZWA CZĘŚCI	TWORZYWO
CIAŁO	WCB CF8 CF8M
CZAPKA	WCB CF8 CF8M
PIŁKA	SS304 SS304 SS316
SIEDZIBA	PTFE
TRZON	SS304 SS304 SS316
GRUCZOŁ	SS304
USZCZELKA	PTFE
USZCZELKA	PTFE
PRALKA	PTFE
NAKRĘTKA	SS304
PODKŁADKA SPRĘŻYNOWA	SS304
SZAFKA	SS304
UCHWYT	SS304
OKŁADKA	PLASTIKOWY
